รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ROHS,FCC,CE
หมายเลขรุ่น: LNK-3G-1BV1T2BD2A1M
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน SDI Fiber Converter
เวลาการส่งมอบ: 5-12 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000 คู่/เดือน
ปลอก: |
เคสอลูมิเนียม |
ตัวเลือกการติดตั้ง: |
ติดผนัง |
ความชื้นในการทำงาน: |
0~95% |
เอ็มทีบีเอฟ: |
≥100,000 ชั่วโมง |
ปลอก: |
เคสอลูมิเนียม |
ตัวเลือกการติดตั้ง: |
ติดผนัง |
ความชื้นในการทำงาน: |
0~95% |
เอ็มทีบีเอฟ: |
≥100,000 ชั่วโมง |

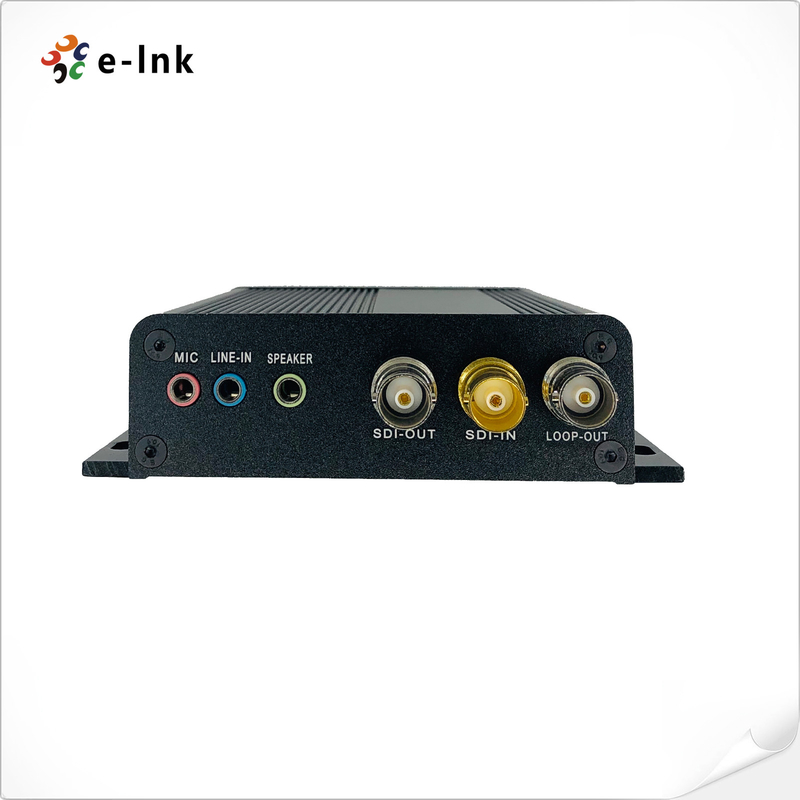

RS485 RS422 Stereo Audio Converter แบบสองทิศทาง 3G SDI พร้อม Loop Out
1Ch สองทิศทาง 3G-SDI พร้อมลูปเอาต์ + 1Ch Tally + 2Ch สองทิศทาง RS485 หรือ RS422 + 2Ch เสียงสเตอริโอ + 1Ch ไมโครโฟนโอเวอร์ชั่น
ตัวแปลงไฟเบอร์
► 1Ch วิดีโอ 3G-SDI แบบสองทิศทางพร้อมการวนซ้ำ
►สัญญาณนับ 1Ch
► 2Ch ข้อมูล RS485 หรือ RS422 แบบสองทิศทาง
►เสียงสเตอริโอ 2Ch
► ไมโครโฟน 1Ch
► การรีคล็อกอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► รองรับ HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► ความสามารถในการส่งข้อมูลได้ไกลถึง 20 กม. (SMF)
► การแลกเปลี่ยนความร้อนและปลั๊กร้อน;
► การส่งสัญญาณระดับการออกอากาศแบบไม่บีบอัดแบบดิจิตอลอย่างสมบูรณ์
ช่วงอุณหภูมิกว้างพิเศษระดับอุตสาหกรรม (-20 ℃ ~ + 70 ℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ
ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟสไฟเบอร์ | Simplex LC |
| ระยะการส่ง | 0-20กม |
| ความยาวคลื่น | 1310นาโนเมตร/1550นาโนเมตร |
| วิดีโอ | |
| อินเทอร์เฟซวิดีโอ | บีเอ็นซี |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75โอห์ม |
| แรงดันไฟฟ้าอินพุต / เอาท์พุตวิดีโอ | ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตของวิดีโอ | สูงสุด 3.2Gb/s |
| อัตรากำไรส่วนต่าง (10% ~ 90% APL) | <1% |
| รองรับรูปแบบ SDI | 625/25 ภล |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| วิดีโอมาตรฐาน SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| การทำแผนที่ SMPTE425M3Gb/s (3G-SDI) | |
| SMPTE424M อินเทอร์เฟซแบบอนุกรม 3Gb/s (3G-SDI) | |
| ข้อมูลหรือ Tally | |
| อินเทอร์เฟซทางกายภาพ | ขั้วเกลียวมาตราฐานอุตสาหกรรม |
| ประเภทข้อมูล | RS485 (ค่าเริ่มต้น) หรือ RS422 (อุปกรณ์เสริม), สัญญาณ Tally |
| รองรับความถี่/อัตรา |
สูงสุด115200bps สำหรับ RS422 สูงสุด57600bps สำหรับ RS485 |
| เบอร์ | <10ˉ9 |
| เสียงสเตอริโอหรือไมโครโฟน | |
| อินพุตและเอาต์พุตเสียง | เสียง 3.5 มม |
| รูปแบบเสียง | @48KHz |
| ไฟฟ้า | |
| อะแดปเตอร์ไฟฟ้า | ไฟฟ้ากระแสตรง 5~25V |
| การใช้พลังงาน | <5W |
| ตัวบ่งชี้ที่นำ | |
| พี/เอส | พาวเวอร์ซัพพลาย |
| กพท | ข้อมูล |
| เครื่องกล | |
| ขนาด (กxยxส) | 120 x 105 x 28 มม |
| น้ำหนัก | 1.5กก./คู่ |
| ปลอก | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดผนัง |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| เอ็มทีบีเอฟ | ≥100,000 ชั่วโมง |
ภาพรวม
LNK-3G-1BV1T2BD2A1M Series 3G/HD-SDI Fiber Converter รองรับวิดีโอ 3G/HD-SDI แบบสองทิศทาง 1 ช่องสัญญาณ (ฝังเสียง) พร้อม Loop-out, Tally 1 ช่องสัญญาณ, ข้อมูล RS485 หรือ RS422 แบบ 2 ช่องสัญญาณ 2 ช่องสัญญาณ, 2 ช่องสัญญาณ เสียงสเตอริโอภายนอกและสัญญาณไมโครโฟน 1 แชนเนลส่งผ่านสายเคเบิลใยแก้วนำแสงE-link 3G/HD-SDI Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับสัญญาณหนึ่งเครื่องสำหรับสัญญาณ 1080P 3G/HD-SDIชุดแปลงวิดีโอเป็นไฟเบอร์นี้มีประสิทธิภาพที่เสถียร คุณภาพของภาพที่ชัดเจน และความเสถียรสูงพร้อมไฟ LED แสดงสถานะที่ตัวอุปกรณ์สถานะการทำงานของอุปกรณ์สามารถมองเห็นได้แอปพลิเคชันที่เป็นไปได้สำหรับผลิตภัณฑ์นี้ เช่น ระบบตรวจสอบการจราจรอัจฉริยะระบบรักษาความปลอดภัย เครือข่ายโรงเรียน การตรวจสอบอุตสาหกรรม (ไฟฟ้า เคมี เหล็ก น้ำมัน รถไฟ ฯลฯ) การตรวจสอบทางทหาร (คลังสินค้า ชายแดน ยาม ฯลฯ) ระบบการส่งสัญญาณรายการโทรทัศน์สนามกีฬา (สำหรับวิดีโอ LIVE HD, การส่งสัญญาณเสียง)
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-3G-1BV1T2BD2A1M | 1Ch สองทิศทาง 3G-SDI พร้อมลูป + 1Ch Tally + 2Ch สองทิศทาง RS485 หรือ RS422 + 2Ch Stereo Audio + 1Ch Microphone over Fiber Converter, Single Mode Fiber, LC, 20km, รวมทั้งตัวส่งและตัวรับ, ใช้โดยคู่ |
