รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE
หมายเลขรุ่น: LNK-M12G-1V1T1D-20
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1คู่
ราคา: USD399/pair
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องมาตรฐาน 12G-SDI เป็นตัวแปลงไฟเบอร์
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, Paypal
สามารถในการผลิต: 100000pair / เดือน
ป้อนข้อมูล: |
1 x 12G-SDI บน BNC |
เอาท์พุต: |
1 x 12G-SDI ลูปเอาต์บน BNC, 1 x ไฟเบอร์ออปติก LC |
ช่วงความละเอียด: |
3840*2160@60Hz |
ข้อมูลจำเพาะของสายเคเบิลเอาท์พุต: |
≤70m@12G SDI เบลเดน 1694A |
แบนด์วิดธ์การส่งสัญญาณออปติคัล: |
270MHz～12GHz |
พลัง: |
5-15 VDC |
ป้อนข้อมูล: |
1 x 12G-SDI บน BNC |
เอาท์พุต: |
1 x 12G-SDI ลูปเอาต์บน BNC, 1 x ไฟเบอร์ออปติก LC |
ช่วงความละเอียด: |
3840*2160@60Hz |
ข้อมูลจำเพาะของสายเคเบิลเอาท์พุต: |
≤70m@12G SDI เบลเดน 1694A |
แบนด์วิดธ์การส่งสัญญาณออปติคัล: |
270MHz～12GHz |
พลัง: |
5-15 VDC |

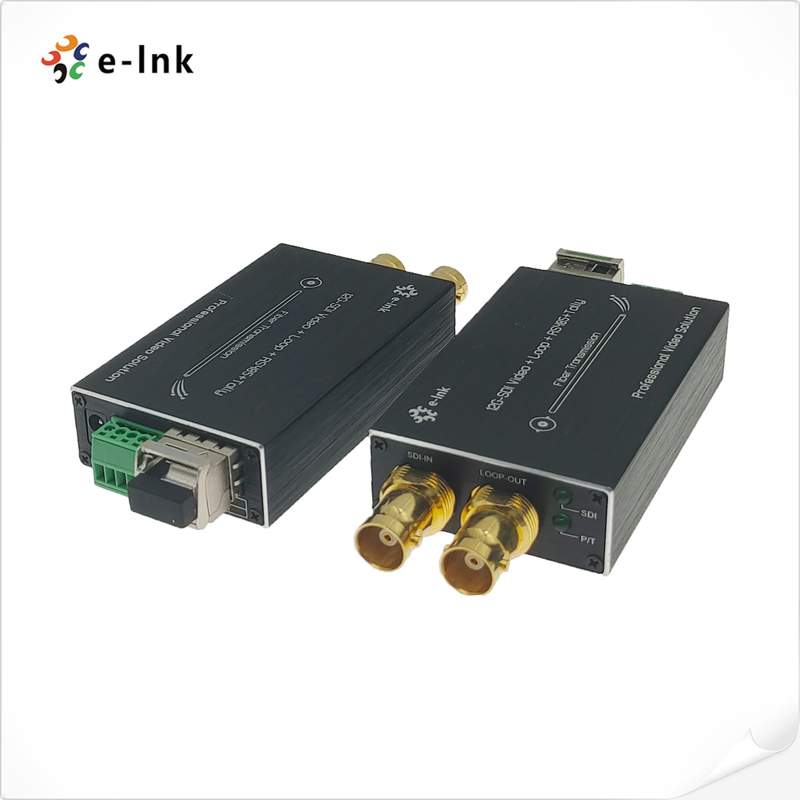

ตัวแปลง Mini 12G-SDI เป็นไฟเบอร์พร้อม TallyและRS485
ตัวแปลง 12G-SDI เป็นไฟเบอร์ ข้อดี:
แต่ละช่องสัญญาณ SDI มีช่องสัญญาณเสียง 8 ช่องฝังอยู่
การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ
รองรับ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) และ ST-259(SD)
เข้ากันได้โดยตรงกับระบบกล้อง 12G/6G/3G-SDI
สามารถส่งสัญญาณได้ไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 80 กม
รองรับ Tally และ Backward RS485Supports hot swap และ hot plugging
ตัวแปลง 12G-SDI เป็นไฟเบอร์ ข้อมูลจำเพาะ
| อินพุต SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI และโทรคมนาคม/ดาต้าคอม |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| หมายเลขอินพุต: 4 | |
| การสูญเสียการสะท้อน: >15DB | |
| ความสมดุล: 0-150m @3Gb/s | |
| ตัวเชื่อมต่อ: BNC | |
| เลนส์ | ช่อง: 1 |
| ประเภท: โหมดเดียว | |
| ระยะการส่ง: 20 กม. (ระยะทางอื่น ๆ ที่เลือกได้) | |
| การสูญเสียการสะท้อน: > 15dB | |
| Dithering: < 0.2UI | |
| ตัวเชื่อมต่อ: FC/UPC (SC, LC, ST ตัวเลือก) | |
| เอาต์พุต SDI | หมายเลขเอาต์พุต:4 |
| ระดับสัญญาณ: ระบุ 800mV | |
| เวลาขึ้น/ลง: ตัวบ่งชี้ 200ps | |
| โอเวอร์ชูต: แอมพลิจูด < 10% | |
| การสูญเสียการสะท้อน: > 15dB | |
| Dithering: < 0.2UI | |
| ตัวเชื่อมต่อ: 75Ω BNC | |
| ข้อมูล | 1Ch RS-485 (full/half duplex) และรองรับ NRZ, RZI และ Manchester |
| สูงสุด57600bps สำหรับ RS485 | |
| ขั้วต่อ: ขั้วต่อสกรูมาตรฐานอุตสาหกรรม | |
| 4Ch Tally: A, B, C, D | |
| รองรับรูปแบบวิดีโอ SDI |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
LNK-M12G-1V1T1D Series Mini-type 12G-SDI Fiber Converter รองรับวิดีโอ 1Ch 12G (ฝังเสียง), สัญญาณ Tally 1Ch
และ 1Ch Backward RS485 ที่ส่งผ่านสายเคเบิลใยแก้วนำแสง และตรวจสอบสัญญาณในพื้นที่ผ่านเอาต์พุตลูป 12G
E-link 12G Video over Fiber Converters ประกอบด้วยเครื่องส่งหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสำหรับ
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-ม12G-1V1T1D-20 | Mini-type 12G-SDI to Fiber Converter with Tally, Reverse RS485 and loop out, SMF, LC Fiber Connector 20KM, รวมทั้งตัวส่งและตัวรับ, ใช้เป็นคู่ |
