รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LNK-3G2V2BA2D1E1T1S ซีรีส์
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: negotiable
รายละเอียดการบรรจุ: แพ็คเกจมาตรฐานตัวแปลงไฟเบอร์สื่อ
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, Paypal
สามารถในการผลิต: 10000PCS / เดือน
พอร์ตไฟเบอร์: |
Simplex LC |
ระยะการส่ง: |
20KM |
ความยาวคลื่น: |
1310นาโนเมตร/1490นาโนเมตร//1550นาโนเมตร |
แหล่งจ่ายไฟ: |
DC12V 1A |
การใช้พลังงาน: |
<6ว |
น้ำหนัก: |
1.1กก./คู่ |
พอร์ตไฟเบอร์: |
Simplex LC |
ระยะการส่ง: |
20KM |
ความยาวคลื่น: |
1310นาโนเมตร/1490นาโนเมตร//1550นาโนเมตร |
แหล่งจ่ายไฟ: |
DC12V 1A |
การใช้พลังงาน: |
<6ว |
น้ำหนัก: |
1.1กก./คู่ |

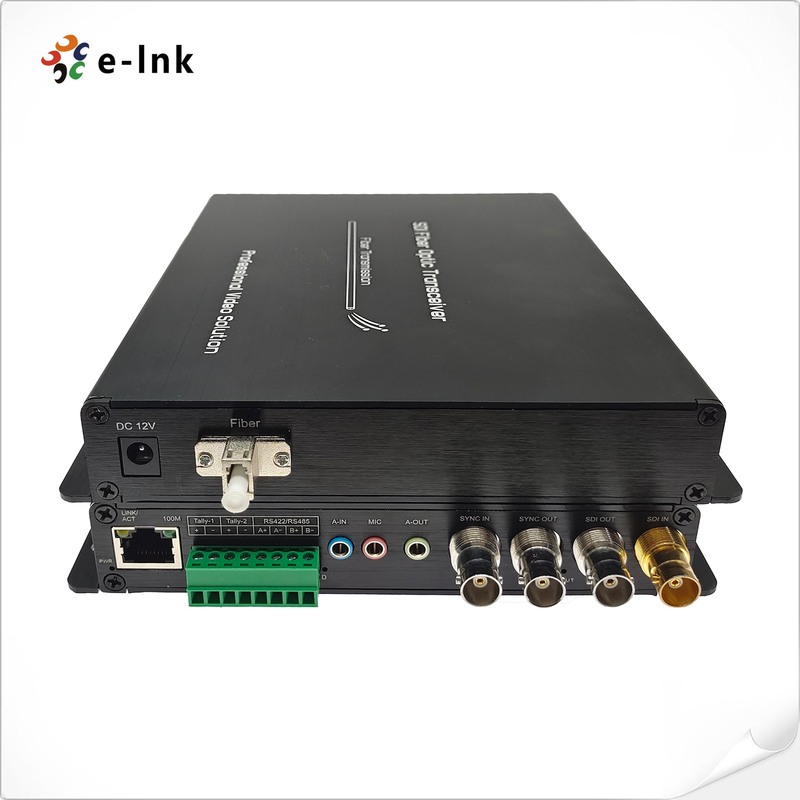

3G-SDI Video Fiber Converter พร้อม Audio + RS422 + Ethernet + Tally + Tri-level Sync
ตัวแปลงไฟเบอร์ SDIข้อดี
1. 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn over one fiber
2. รองรับมาตรฐานยอดนิยมทั้งหมดสำหรับการขนส่งวิดีโอดิจิทัล เช่น SMPTE 424M, SMPTE 292M และ SMPTE 259M, SMPTE 297M ที่ทำงานบน 3G-SDI, HD-SDI, SD-SDI, ASI ตามลำดับ
ข้อมูลจำเพาะ
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟสไฟเบอร์ | Simplex LC |
| ระยะการส่ง | 20Km |
| ความยาวคลื่น | 1310นาโนเมตร/1490นาโนเมตร//1550นาโนเมตร |
| วิดีโอ 3G-SDI | |
| อินเทอร์เฟซวิดีโอ | บีเอ็นซี |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75โอห์ม |
| วิดีโออินพุต/เอาต์พุตแรงดันไฟฟ้า | ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตของวิดีโอ | สูงสุด 3.2Gb/s |
| อัตรากำไรส่วนต่าง (10% ~ 90% APL) | <1% |
| วิดีโอมาตรฐาน SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| การทำแผนที่ SMPTE425M3Gb/s (3G-SDI) | |
| SMPTE424M อินเทอร์เฟซแบบอนุกรม 3Gb/s (3G-SDI) | |
| อินพุตวิดีโอ | 1Ch SDI IN + 1Ch SDI OUT บน TX |
| เอาต์พุตวิดีโอ | 1Ch SDI IN + 1Ch SDI OUT บน RX |
| เครื่องเสียง | |
| อินเทอร์เฟซเสียง | แจ็ค 3.5 มม |
| รูปแบบเสียง | @48KHz |
| อินพุตเสียง | 1Ch Audio IN หรือ 1Ch Mic + 1Ch Audio OUT บน TX |
| เอาต์พุตเสียง | 1Ch Audio IN หรือ 1Ch Mic + 1Ch Audio OUT บน RX |
| ข้อมูลอนุกรม RS422/485 | |
| อินเทอร์เฟซทางกายภาพ | ขั้วเกลียวมาตราฐานอุตสาหกรรม |
| ประเภทข้อมูล | RS422/RS485 สองทิศทาง |
| รองรับความถี่/อัตรา |
สูงสุด115200bps สำหรับ RS422 |
| เบอร์ | <10ˉ9 |
| นับ | |
| อินเทอร์เฟซนับ | ขั้วเกลียวมาตราฐานอุตสาหกรรม |
| ประเภทโหลด LED | สามารถขับไฟแสดงสถานะ LED ได้โดยตรง |
| ป้อนข้อมูลนับ | นับ-2+;นับ-2 - |
| นับผลลัพธ์ | นับ-1+;นับ-1 - |
| อีเธอร์เน็ต | |
| มาตรฐาน |
IEEE 802.3 10Base-T |
| อินเตอร์เฟซ | 1 x 10/100BASE-TX RJ45 |
| โหมดการทำงาน | การเจรจาอัตโนมัติตามค่าเริ่มต้น |
| การซิงโครไนซ์สามระดับแบบอะนาล็อก | |
| ซิงค์อินเทอร์เฟซ | 75 โอห์ม BNC |
| ซิงค์ | ระเบิดสีดำแบบอะนาล็อก / SDTV สองระดับ / HDTV สามระดับ |
| สัญญาณ | การซิงค์สามระดับแบบอะนาล็อก SMPTE ST 274, ST 276 |
| ส่งคืนการสูญเสีย | 46.5 เดซิเบล ถึง 10 เมกะเฮิรตซ์ |
| ป้อนข้อมูล | 1Ch Sync IN + 1Ch Sync OUT บน TX |
| เอาต์พุต | 1Ch Sync IN + 1Ch Sync OUT บน RX |
| ไฟฟ้า | |
| กำลังไฟฟ้าเข้า | DC12V 1A |
| การใช้พลังงาน | <6ว |
| เครื่องกล | |
| ขนาด (กxยxส) | 85 x 70 x 30 มม |
| น้ำหนัก | 1.1กก./คู่ |
| ปลอก | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดผนังหรือเดสก์ท็อป |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| เอ็มทีบีเอฟ | ≥100,000 ชั่วโมง |
ภาพรวม
E-link LNK-3G2V2BA2D1E1T1S ตัวขยายไฟเบอร์ 3G-SDI ให้การส่งสัญญาณวิดีโอ 1Ch BIDI 3G-SDI, เสียงอะนาล็อกย้อนหลัง 2Ch, 1Ch BIDI RS422, 1Ch 100M Ethernet, 1Ch Backward Tally และ 1Ch Backward Analog Tri-level Sync over Fiber Converter รวมถึง เครื่องส่ง 1 เครื่องและเครื่องรับ 1 เครื่อง ใช้โดยจับคู่กับสายเคเบิลออปติคอลโหมดเดียว
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM, รวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้โดย คู่ |
