รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LNK-3GSDI-4BV ซีรี่ส์
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: แพ็คเกจมาตรฐานตัวแปลงไฟเบอร์สื่อ
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, Paypal
สามารถในการผลิต: 10000PCS / เดือน
อินเทอร์เฟซไฟเบอร์: |
Simplex LC |
ระยะการส่ง: |
550ม.-20กม. |
ความยาวคลื่น: |
1310nm/1550nm |
พาวเวอร์ซัพพลาย: |
ไฟฟ้ากระแสสลับ 110~220V |
การใช้พลังงาน: |
<15W |
ขนาด: |
19 นิ้ว 1U (483 x 220 x 44.45 มม. ) |
อินเทอร์เฟซไฟเบอร์: |
Simplex LC |
ระยะการส่ง: |
550ม.-20กม. |
ความยาวคลื่น: |
1310nm/1550nm |
พาวเวอร์ซัพพลาย: |
ไฟฟ้ากระแสสลับ 110~220V |
การใช้พลังงาน: |
<15W |
ขนาด: |
19 นิ้ว 1U (483 x 220 x 44.45 มม. ) |

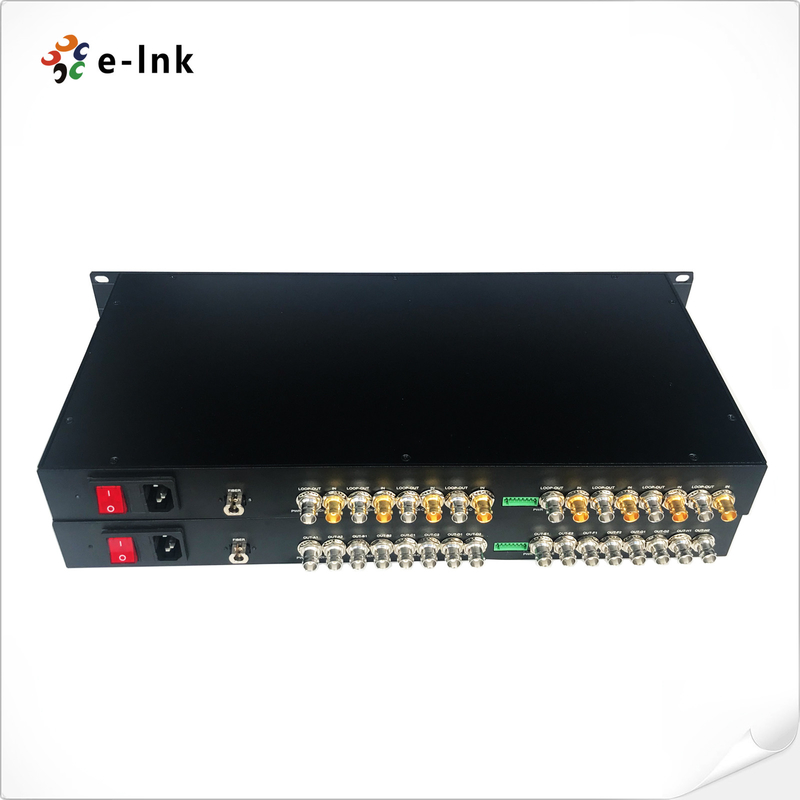

4 ช่องสัญญาณวิดีโอ 3G-SDI แบบสองทิศทางผ่าน Fiber Converter Video Broadcasting
ตัวแปลงไฟเบอร์ SDIข้อดี
ภาพรวม
LNK-3GSDI-4BV ซีรีส์ รองรับสัญญาณวิดีโอความละเอียดสูงแบบ 3G-SDI มาตรฐาน 4 ช่องสัญญาณแบบสองทิศทางที่ส่งผ่านสายเคเบิลใยแก้วนำแสงเส้นเดียว และตรวจสอบสัญญาณในเครื่องผ่านเอาต์พุตลูป 3G/HD-SDIE-link 3G-SDI วิดีโอผ่านตัวแปลงไฟเบอร์ประกอบด้วยตัวส่งหนึ่งตัวและตัวรับหนึ่งตัวสำหรับสัญญาณ 1080P 3G-SDIE-link 3G-SDI Fiber Converters สามารถส่งข้อมูล 4-Ch แบบสองทิศทาง 3G-SDI Video, 1-Ch Reverse RS-485 ข้อมูล, สัญญาณผ่านใยแก้วนำแสงเดียวคุณภาพวิดีโอสูงถึงมาตรฐานการออกอากาศ คุณภาพเสียงสูงถึงระดับซีดี รองรับรูปแบบการสื่อสารข้อมูล Reverse RS-485
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-3GSDI-4BV | 4-Ch Bi-Directional 3G-SDI Video with loop-out, 20km, SM, FC, รวมทั้ง 1 ตัวส่งและ 1 ตัวรับ, ใช้โดยคู่ |
| LNK-3GSDI-4BV1R | วิดีโอ SDI แบบสองทิศทาง 4-Ch พร้อมลูปเอาต์ + 1-Ch RS485 Reverse Data, 20 กม., SM, FC รวมถึงตัวส่ง 1 ตัวและตัวรับ 1 ตัว ใช้โดยคู่ |
ข้อมูลจำเพาะ
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเทอร์เฟซไฟเบอร์ | Simplex LC |
| ระยะการส่ง | 550ม.-20กม. |
| ความยาวคลื่น | 1310nm/1550nm |
| วีดีโอ | |
| อินเทอร์เฟซวิดีโอ | BNC |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75Ω |
| แรงดันอินพุต/เอาต์พุตวิดีโอ | ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กำไรส่วนต่าง (10% ~ 90% APL) | <1% |
| รองรับรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐานวิดีโอ SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| การทำแผนที่ SMPTE425M3Gb/s(3G-SDI) | |
| SMPTE424M อินเทอร์เฟซแบบอนุกรม 3Gb/s (3G-SDI) | |
| ข้อมูล | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | ย้อนกลับ RS485 |
| รองรับความถี่/อัตรา | แม็กซ์57600bps สำหรับ RS485 |
| BER | <10ˉ9 |
| ไฟฟ้า | |
| อะแดปเตอร์ไฟฟ้า | ไฟฟ้ากระแสสลับ 110~220V |
| การใช้พลังงาน | <15W |
| ตัวบ่งชี้ที่นำ | |
| SDI A/B/C/D/E/F/G/H | วิดีโอ SDI |
| PWR | พาวเวอร์ซัพพลาย |
| เครื่องกล | |
| ขนาด (LxWxH) | 19 นิ้ว 1U (483 x 220 x 44.45 มม. ) |
| น้ำหนัก | 7KG/คู่ |
| ปลอก | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ที่วางแร็ค |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
