รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE,FCC,RoHs
หมายเลขรุ่น: LNK-M3G-1V1D-20
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: negotiate
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน SDI Fiber Converter
เวลาการส่งมอบ: 3-6วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 10,000คู่/วัน
ประเภทข้อมูล: |
กลับ RS485 (ไม่จําเป็น) |
อุณหภูมิการทํางาน: |
-40°C 85°C |
อุณหภูมิในการจัดเก็บ: |
-40°C ∼80°C |
การบริโภคพลังงาน: |
2W (สูงสุด) |
พลัง: |
5-15 โวลท์ดีซี |
แบนด์วิธการส่งผ่านแสง: |
270MHz~12GHz |
ขนาด (กxยxส): |
80 x 40 x 20 (มม.) |
ประเภทข้อมูล: |
กลับ RS485 (ไม่จําเป็น) |
อุณหภูมิการทํางาน: |
-40°C 85°C |
อุณหภูมิในการจัดเก็บ: |
-40°C ∼80°C |
การบริโภคพลังงาน: |
2W (สูงสุด) |
พลัง: |
5-15 โวลท์ดีซี |
แบนด์วิธการส่งผ่านแสง: |
270MHz~12GHz |
ขนาด (กxยxส): |
80 x 40 x 20 (มม.) |
ระดับอุตสาหกรรม ระยะอุณหภูมิที่กว้างขวางมาก (-20 °C ~ + 70 °C) สามารถปรับปรุงกับสภาพแวดล้อมต่างๆได้
ภาพรวม

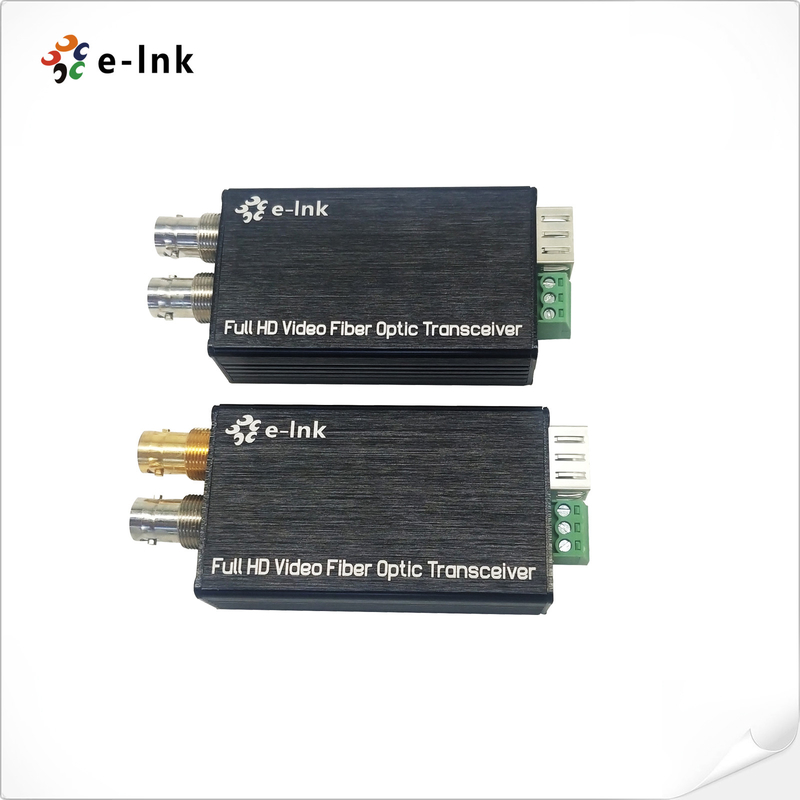

LNK-M3G-1V Series เครื่องแปลงไฟเบอร์ 3G/HD-SDI แบบเล็ก รองรับวิดีโอ 3G/HD-SDI 1 ช่อง
(เสียงฝัง) & Tally หรือ Reverse สัญญาณ RS485 ส่งผ่านสายไฟเบอร์ออปติก และติดตาม
สัญญาณในท้องถิ่นผ่านการออกวงจร 3G / HD-SDI E-link 3G / HD-SDI Video over Fiber Converters รวมถึง
เครื่องส่งหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสําหรับสัญญาณ 1080P 3G/HD-SDI
อัตราการแสดงผลทางเทคนิค
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | ซิมเพล็กซ์ LC |
| ระยะทางส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| การสนับสนุนรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p5994 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) | |
| SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) | |
| ข้อมูล | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | การนับหรือรีเวอร์ RS485 |
| การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 57600bps สําหรับ RS485 |
| BER | <10 ราคา9 |
| เครื่องไฟฟ้า | |
| เครื่องปรับพลังงาน | DC 5 ~ 25V |
| การบริโภคพลังงาน | < 5W |
| ตัวชี้วัด LED | |
| SDI | วิดีโอ SDI |
| P/T | พลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 80 x 40 x 20 มิลลิเมตร |
| น้ําหนัก | 1 กิโลกรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
การใช้งาน
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-M3G-1V1T-MM | เครื่องแปลงไฟเบอร์แบบ 3G-SDI แบบเล็ก พร้อม Tally และลุปออก, MMF, LC Fiber Connector 500 เมตร รวมทั้งเครื่องส่งและเครื่องรับ ใช้เป็นคู่ |
| LNK-M3G-1V1D-MM | เครื่องแปลงไฟเบอร์แบบ 3G-SDI แบบเล็ก พร้อม RS485 กลับและลุปออก, MMF, LC Fiber Connector 500 เมตร รวมทั้งตัวส่งและตัวรับ ใช้เป็นคู่ |
| LNK-M3G-1V1T-20 | เครื่องแปลงไฟเบอร์ 3G-SDI แบบเล็ก พร้อม Tally และลุปออก, SMF, LC Fiber Connector 20KM รวมทั้งตัวส่งและตัวรับ ใช้คู่กัน |
| LNK-M3G-1V1D-20 | เครื่องแปลงไฟเบอร์แบบ 3G-SDI แบบเล็ก พร้อม RS485 กลับและลุปออก, SMF, LC Fiber Connector 20KM รวมทั้งตัวส่งและตัวรับ |
| LNK-M3G-1V1T-40 | เครื่องแปลงไฟเบอร์แบบ 3G-SDI แบบเล็ก พร้อม Tally และลุปออก, SMF, LC Fiber Connector 40KM รวมทั้งตัวส่งและตัวรับที่ใช้เป็นคู่ |
| LNK-M3G-1V1D-40 | เครื่องแปลงไฟเบอร์แบบ 3G-SDI แบบเล็ก พร้อม RS485 กลับและลุปออก, SMF, LC Fiber Connector 40KM รวมทั้งตัวส่งและตัวรับ |
