รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LNK-MHD-1V ซีรี่ส์
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: แพ็คเกจมาตรฐานตัวแปลงไฟเบอร์สื่อ
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, Paypal
สามารถในการผลิต: 10000 ชิ้น / เดือน
อินเทอร์เฟซไฟเบอร์: |
Simplex LC |
ระยะการส่ง: |
550ม.-20กม. |
ความยาวคลื่น: |
1310nm/1550nm |
อะแดปเตอร์ไฟฟ้า: |
DC 5~25V |
การใช้พลังงาน: |
<5W |
ขนาด (LxWxH): |
80 x 40 x 20 มม. |
อินเทอร์เฟซไฟเบอร์: |
Simplex LC |
ระยะการส่ง: |
550ม.-20กม. |
ความยาวคลื่น: |
1310nm/1550nm |
อะแดปเตอร์ไฟฟ้า: |
DC 5~25V |
การใช้พลังงาน: |
<5W |
ขนาด (LxWxH): |
80 x 40 x 20 มม. |

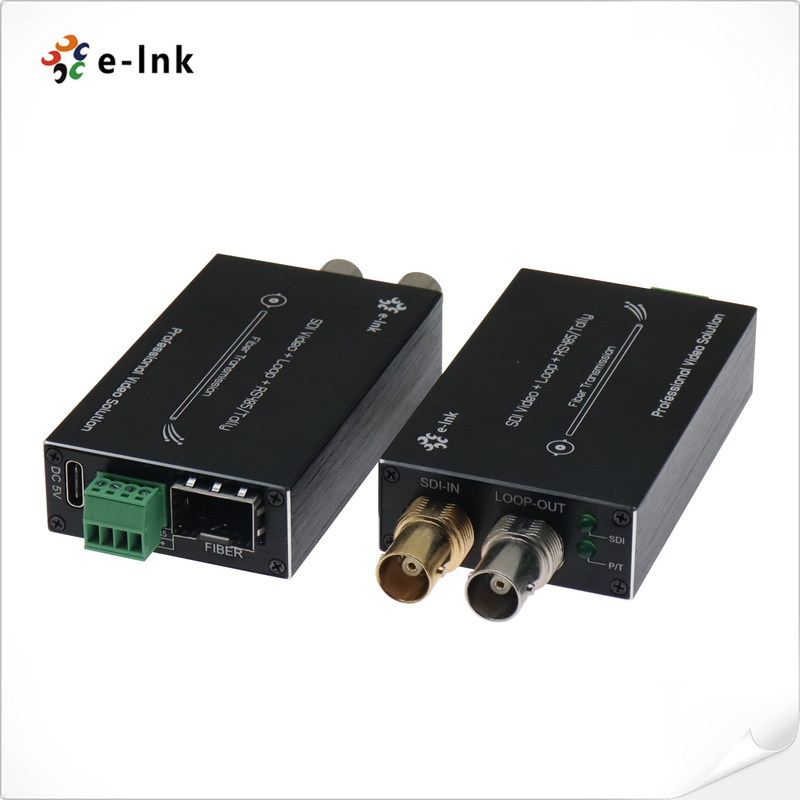

ตัวแปลงไฟเบอร์ HD SDI ขนาดเล็กพร้อมตัวรับส่งสัญญาณ SFP หรือย้อนกลับ RS485
ตัวแปลงไฟเบอร์ SDIข้อดี
ภาพรวม
LNK-MHD-1V Series Mini-type HD-SDI Fiber Converter รองรับวิดีโอ HD-SDI 1 ช่องสัญญาณ (ฝังเสียง) และสัญญาณ Tally หรือ Reverse RS485 ที่ส่งผ่านสายไฟเบอร์ออปติก และตรวจสอบสัญญาณในเครื่องผ่านเอาต์พุตลูป HD-SDI .
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-MHD-1V1T-MM | ตัวแปลง HD-SDI เป็นไฟเบอร์ขนาดเล็กพร้อม Tally และลูปเอาต์, MMF, LC Fiber Connector 500 เมตร รวมตัวส่งและตัวรับ ใช้โดยคู่ |
| LNK-MHD-1V1D-MM | ตัวแปลง HD-SDI เป็นไฟเบอร์ขนาดเล็กพร้อม Reverse RS485 และลูปเอาต์, MMF, LC Fiber Connector 500 เมตร รวมตัวส่งและตัวรับ ใช้โดยคู่ |
| LNK-MHD-1V1T-20 | HD-SDI ขนาดเล็กเป็นตัวแปลงไฟเบอร์พร้อม Tally และลูปเอาต์, SMF, LC Fiber Connector 20KM รวมถึงเครื่องส่งและตัวรับที่ใช้โดยคู่ |
| LNK-MHD-1V1D-20 | HD-SDI ขนาดเล็กเป็นตัวแปลงไฟเบอร์พร้อม Reverse RS485 และลูปเอาต์, SMF, LC Fiber Connector 20KM รวมถึงเครื่องส่งและตัวรับสัญญาณที่ใช้โดยคู่ |
| LNK-MHD-1V1T-40 | ตัวแปลง HD-SDI เป็นไฟเบอร์ขนาดเล็กพร้อม Tally และลูปเอาต์, SMF, LC Fiber Connector 40KM รวมถึงเครื่องส่งและตัวรับสัญญาณที่ใช้โดยคู่ |
| LNK-MHD-1V1D-40 | ตัวแปลง HD-SDI เป็นไฟเบอร์แบบมินิพร้อม Reverse RS485 และลูปเอาต์, SMF, LC Fiber Connector 40KM รวมถึงตัวส่งและตัวรับที่ใช้โดยคู่ |
ข้อมูลจำเพาะ
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเทอร์เฟซไฟเบอร์ | Simplex LC |
| ระยะการส่ง | 550ม.-20กม. |
| ความยาวคลื่น | 1310nm/1550nm |
| วีดีโอ | |
| อินเทอร์เฟซวิดีโอ | BNC |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75Ω |
| แรงดันอินพุต/เอาต์พุตวิดีโอ | ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 1.48Gb/s |
| กำไรส่วนต่าง (10% ~ 90% APL) | <1% |
| รองรับรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| มาตรฐานวิดีโอ SDI | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| ข้อมูล | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | นับหรือย้อนกลับ RS485 |
| รองรับความถี่/อัตรา |
แม็กซ์115200bps สำหรับ RS422 แม็กซ์57600bps สำหรับ RS485 |
| BER | <10ˉ9 |
| ไฟฟ้า | |
| อะแดปเตอร์ไฟฟ้า | DC 5~25V |
| การใช้พลังงาน | <5W |
| ตัวบ่งชี้ที่นำ | |
| SDI | วิดีโอ SDI |
| พี/ที | พาวเวอร์ซัพพลาย |
| เครื่องกล | |
| ขนาด (LxWxH) | 80 x 40 x 20 มม. |
| น้ำหนัก | 1KG/คู่ |
| ปลอก | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เดสก์ทอป |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
