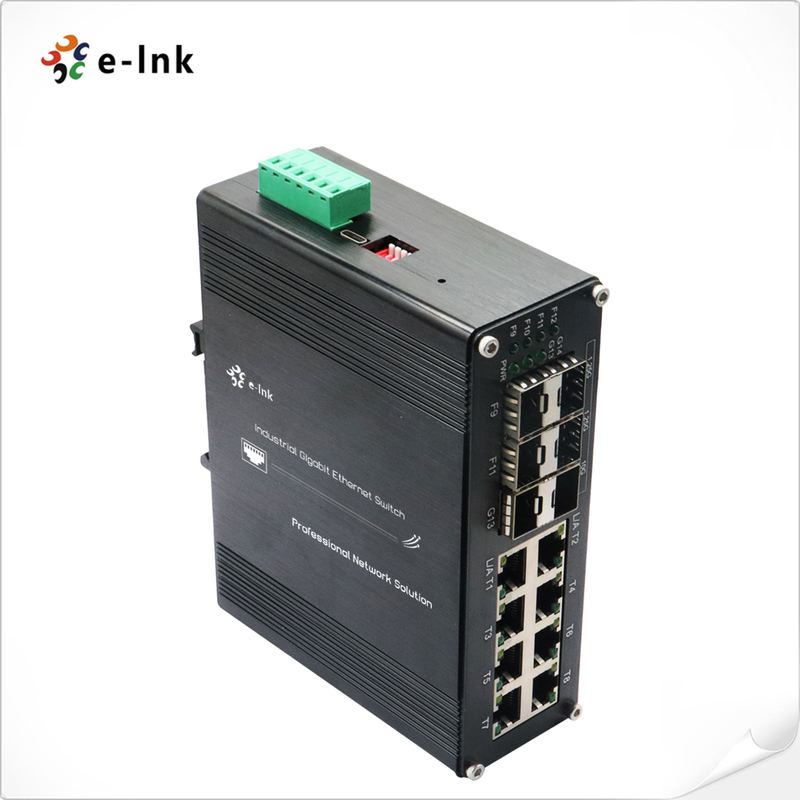

อุตสาหกรรม L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ การจัดการ Ethernet Switch

อีเธอร์เน็ต

มาตรฐาน:

IEEE802.3 10BASE-T

IEEE802.3U 100BASE-TX/FX

IEEE802.3AB 1000BASE-T

IEEE802.3Z 1000BASE-X

IEEE802.3Aอี 10GBASE-R

IEEE802.3P Qos

IEEE802.1D ต้นไม้ขยาย

ซึ่งไปข้างหน้า-กรองไอ ประเมิน:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1,000mbps)

1,488,000, 000PPS (10000Mbps)

หน่วยความจำบัฟเฟอร์แพ็คเก็ต:

12 ม. บิต

ประเภทการประมวลผล:

เก็บและส่งต่อ

แบ็คเพลนแบนด์วิดธ์

110Gbps

ความยาวแพ็คเก็ตสูงสุด:

เฟรมจัมโบ้ 9K ไบต์

ขนาดตารางที่อยู่:

8K ที่อยู่ MAC

ส่วนต่อประสาน

ตัวเชื่อมต่อ:

8 x rj45

RS485:

1 X RS485 (ไม่บังคับ)

พอร์ตออปติคัล:

4 x 1000base-x SFP

2 x10กฐานR/LR SFP+

USB-c:

1 X USB-C (สำหรับการจัดการ)

RS485 อินเทอร์เฟซอนุกรม (ไม่บังคับ)

อินเทอร์เฟซทางกายภาพ

ขั้วสกรูมาตรฐาน 3 พินมาตรฐานอุตสาหกรรม

ชนิดข้อมูล

1CH RS485 BI DIRECTION

สัญญาณ RS-485

data+, data-, gnd

ระยะทางสายพอร์ตอนุกรม (ทองแดง)

1,000 เมตร

อัตราการรับส่ง

0 ~ 800kbps

สิ่งแวดล้อมntal

อุณหภูมิการทำงาน:

-40 ° C ถึง 80 ° C (-40 ° F ถึง 176 ° F)

อุณหภูมิการจัดเก็บ:

-40 ° C ถึง 85 ° C (-40 ° F ถึง 185 ° F)

ความชื้นสัมพัทธ์:

5% ถึง 95% ที่ไม่ได้รับการชดเชย

MTBF

> 200,000 ชั่วโมง

ไฟฟ้าและเครื่องกล

พลังงานอินพุต:

12 ~ 48VDC- พลังงานซ้ำซ้อน (บล็อกเทอร์มินัล 6 พิน)

การใช้พลังงาน:

8W Max.(Poe in use <240W)

การป้องกัน:

อินพุตพลังงานโอเวอร์โหลด:

ตั้งถิ่นฐานใหม่ได้โดยอัตโนมัติ

ย้อนกลับขั้ว:

ปัจจุบัน

DIสวิตช์ P

สวิตช์จุ่ม 4 หลักfuncความไม่พอใจ

จุ่ม

การทำงาน

การตั้งค่า

SW 1

VLAN

เปิด - เปิดใช้งาน

ปิด - ปิดใช้งาน

SW 2

การจัดการแหวน

เปิด - เปิดใช้งาน

ปิด - ปิดใช้งาน

SW 3

ที่สงวนไว้

เปิด - สงวน

ปิด - สงวน

SW 4

ที่สงวนไว้

เปิด - สงวน

ปิด - สงวน

ตัวบ่งชี้ LED:

PWR:

สถานะพลังงาน

อีเธอร์เน็ต (ต่อพอร์ต):

ลิงค์/กิจกรรม

เส้นใย-

พอร์ต Gigabit SFP: F9 ~ F12

10G SFP+ พอร์ต: F13, F14

ขนาด (WXDXH):

149 x114 x50 มม.

น้ำหนัก:

0.55กิโลกรัม

ปลอก:

อลูมิเนียม กรณี

ตัวเลือกการติดตั้ง:

เมานต์

คุณสมบัติซอฟต์แวร์

โปรโตคอลซ้ำซ้อน

รองรับ STP/RSTP/MSTP/ERPSV2, การรวมลิงก์

การสนับสนุนแบบมัลติคาสต์

สนับสนุน IGMP Snooping V1/V2/V3-สนับสนุน GMRP, GVMP, 802.1Q

VLAN

สนับสนุน IEEE 802.1Q 4K VLAN-รองรับ Qinq, Double Vlan,

การจัดการเวลา

SNTP

Qos

การเปลี่ยนเส้นทางแบบไหล

การ จำกัด อัตราการไหลตาม
การกรองแพ็คเก็ตแบบไหล
8*คิวเอาต์พุตของแต่ละพอร์ต 802.1p/DSCP การแมปลำดับความสำคัญ
QoS Diff-Serv, ลำดับความสำคัญ/หมายเหตุ
อัลกอริทึมการจัดตารางคิว (SP, WRR, SP+WRR)

ACL

ACL ที่ออกจากพอร์ต

ACL ขึ้นอยู่กับพอร์ตและ VLAN
การกรองแพ็คเก็ต L2 ถึง L4 จับคู่ข้อความ 80 ไบต์แรก
ระบุ ACL ตามที่อยู่ MAC, ที่อยู่ MAC ปลายทาง, แหล่งที่มาของ IP, IP ปลายทาง, ประเภทโปรโตคอล IP, พอร์ต TCP/UDP, พอร์ต TCP/UDP และ VLAN ฯลฯ

การบำรุงรักษาวินิจฉัย

สนับสนุนการมิเรอร์พอร์ต, syslog, ping

ฟังก์ชั่นการจัดการ

รองรับ CLI, เว็บ, SNMPV1/V2/V3, เซิร์ฟเวอร์ Telnet สำหรับการจัดการ, EEE, LLDP, เซิร์ฟเวอร์ DHCP/ไคลเอนต์ (IPv4/IPv6), Cloud/MQTT

การจัดการสัญญาณเตือนภัย

รองรับ 1 Way Relay Alarm Alarm Output, RMON, กับดัก

ความปลอดภัย

การป้องกันพายุออกอากาศ, HTTPS/SSLV3, AAA & RADIUS, SSH2.0

รองรับ DHCP Snooping ตัวเลือก 82-การเข้าถึงความปลอดภัย 802.1x
สนับสนุนการจัดการลำดับชั้นของผู้ใช้รายการควบคุมการเข้าถึง ACL
สนับสนุน DDOS-การกรอง / เชื่อม Mac ที่ใช้พอร์ต, หลุมดำ Mac, การป้องกันแหล่งที่มาของ IP, การแยกพอร์ต, ขีด จำกัด ความเร็วข้อความ ARP

ฟีเจอร์ Advance Layer 2+

การจัดการ IPv4/IPv6

เส้นทางคงที่

การอนุมัติด้านกฎระเบียบ

ISO9001, CE, ROHS, FCC

EN55022: 2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (SURGE)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)
