รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001 / CE / RoHS / FCC
หมายเลขรุ่น: ซีรี่ส์ LNK-M3G-1V
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: Negotiate
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องมาตรฐานตัวแปลงไฟเบอร์ SDI
เวลาการส่งมอบ: 3-5วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1000000pcs/เดือน
เครื่องเชื่อม: |
เอสดีไอ |
ความยาวคลื่น: |
1310นาโนเมตร/1550นาโนเมตร |
ปลอก: |
เคสอลูมิเนียม |
ประเภทข้อมูล: |
การนับหรือย้อนกลับ RS485 r |
อุณหภูมิการทํางาน: |
-20℃～+70℃ |
ขนาด (กxยxส): |
80 x 42 x 22 มม. |
เครื่องเชื่อม: |
เอสดีไอ |
ความยาวคลื่น: |
1310นาโนเมตร/1550นาโนเมตร |
ปลอก: |
เคสอลูมิเนียม |
ประเภทข้อมูล: |
การนับหรือย้อนกลับ RS485 r |
อุณหภูมิการทํางาน: |
-20℃～+70℃ |
ขนาด (กxยxส): |
80 x 42 x 22 มม. |

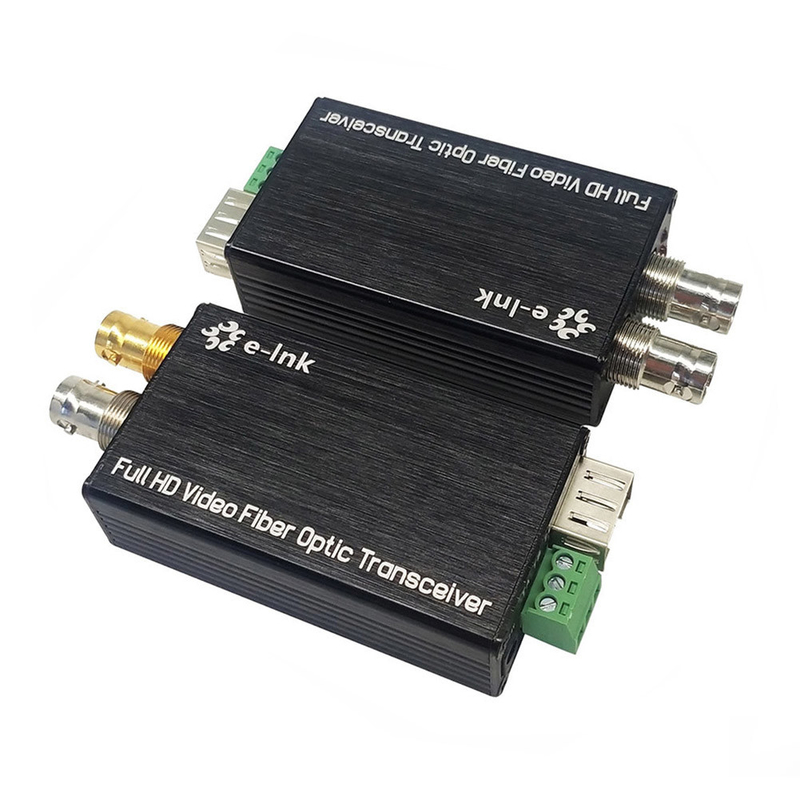

SDI Optical Fiber Mini Converter withn ความสามารถในการส่งสัญญาณไกลถึง 80 กม.
เครื่องแปลงไฟเบอร์ SDIข้อดี:
ช่องทุกช่องรวมเสียง 8 ช่องที่ฝังไว้
✅ การปรับค่าเคเบิลอัตโนมัติ ใช้สําหรับอัตราการใช้งานทุกที่ต่ํากว่า 3.2 Gb/s (Belden 1694A)
✓ การรีคล็อคอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
✅ สามารถใช้กับระบบกล้อง HD-SDI ได้โดยตรง
ความสามารถในการส่งยาวสูงถึง 80 กิโลเมตร
∙ การแลกเปลี่ยนแบบร้อนและปั๊กร้อน
- รับมือทุกรูปแบบทางโรค การถ่ายทอดระดับการถ่ายทอดแบบดิจิตอลโดยไม่สับสน
✓ LED State Indication เพื่อติดตามสภาพการทํางาน
✅ ระยะความไดนามิกแบบซูเปอร์ออปติก และไม่มีการปรับ
✅ ความยาวคลื่น CWDM 1470 ~ 1610nm เป็นตัวเลือก
- ระดับอุตสาหกรรม ระดับอุตสาหกรรม ระดับอุตสาหกรรม ระดับอุตสาหกรรม ระดับอุตสาหกรรม
ภาพรวม
LNK-M3G-1V ซีรีส มินิไทป์ 3G/HD-SDI ไฟเบอร์แปลงรองรับ 1 ช่อง 3G/HD-SDI วิดีโอ (เสียง
ใส่) & Tally หรือ Reverse สัญญาณ RS485 ส่งผ่านสายไฟเบอร์ออปติก และติดตามสัญญาณ
ในท้องถิ่นผ่านการออกวงจร 3G / HD-SDI E-link 3G / HD-SDI Video over Fiber Converters รวมถึง
เครื่องส่งและเครื่องรับหนึ่งเครื่องสําหรับสัญญาณ 1080P 3G/HD-SDI
การบันทึกภาพหนังสัตว์
รายการสดที่ถ่ายทอดผ่านไฟเบอร์
✓ เครือข่ายเฝ้าระวังที่มีประสิทธิภาพสูง (ไม่มีความผิดพลาด) ในกองทัพหรือระบบรักษาความปลอดภัย
ระบบกําแพงวีดีโอขนาดใหญ่
ระบบติดตามการจราจรแบบฉลาด
ระบบรักษาความปลอดภัย
การติดตามอุตสาหกรรม (ไฟฟ้า, เคมี, เหล็ก, น้ํามัน, รถไฟฟ้า และอื่นๆ)
การติดตามทางทหาร (คลังสินค้า, การรักษาชายแดน, การเฝ้าระวังฯลฯ)
สนาม (สําหรับการถ่ายทอดวีดีโอ LIVE HD, การถ่ายทอดเสียง)
ขนาด
ความต้องการพลังงาน
อินเตอร์เฟสและภาพรวม LED
คําแนะนําการติดตั้ง
1.ก่อนที่จะติดตั้ง
ตรวจสอบผลิตภัณฑ์เมื่อได้รับ เพื่อตรวจสอบความเสียหายที่เห็นได้ในระหว่างการขนส่ง
(1)เนื้อหาของแพ็คเกจ:
เครื่องส่งไฟเบอร์ SDI x 1
เครื่องรับไฟเบอร์ SDI x 1
แอดป์เตอร์พลังงาน x 2
คู่มือการใช้งาน x 1
(2) กรุณาอ่านคู่มือการใช้งานอย่างละเอียด ก่อนการติดตั้งสินค้า
(3) กรุณาอ่านคําแนะนําความปลอดภัยให้ดี
(4) อย่าเปิดเครื่องมือ
(5) โปรดสังเกตสติ๊กเกอร์บนอุปกรณ์, T คือตัวส่ง, R คือตัวรับ
2.ขั้นตอนการติดตั้ง
(1) เชื่อมต่อเครื่องส่งแสงและกล้องหรืออุปกรณ์ออกอื่น ๆ และเชื่อมต่อกับไฟเบอร์
แล้วเครื่องพลังงานก็เปิด
(2) เชื่อมต่อเครื่องรับแสงและจอ และเชื่อมต่อกับไฟเบอร์
3.TALLY หรือ Reverse RS485การเชื่อมต่อ:
เครื่องส่ง TALLY หรือ RS485 การเชื่อมต่อการออกสัญญาณ: (สามารถขับเคลื่อนตัวชี้วัด LED ได้โดยตรง)
| TA | โรคสะเก็ดเงิน | TC | |
| LED ON | LED - | LED + | ไม่มี |
| LED ปิด | ไม่มี | LED+ | LED |
| รีเวอร์ RS485 | ข้อมูล+ | ข้อมูล | ไม่มี |
เครื่องรับ TALLY หรือ RS485 การเชื่อมต่อสัญญาณเข้า: (ชนิดภาระ LED เหมาะสําหรับ OC drive LED - driver)
| TA | โรคสะเก็ดเงิน | TC | |
| รายการ | การเข้าสัญญาณ | com | com |
| รีเวอร์ RS485 | ข้อมูล+ | ข้อมูล | ไม่มี |
คําแนะนําความรับผิดชอบ
รายการเทคนิค
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | ซิมเพล็กซ์ LC |
| ระยะทางส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| การสนับสนุนรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p5994 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) | |
| SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) | |
| ข้อมูล | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | การนับหรือรีเวอร์ RS485 |
| การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 57600bps สําหรับ RS485 |
| BER | <10 ราคา9 |
| เครื่องไฟฟ้า | |
| เครื่องปรับพลังงาน | DC 5 ~ 25V |
| การบริโภคพลังงาน | < 5W |
| ตัวชี้วัด LED | |
| SDI | วิดีโอ SDI |
| P/T | พลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 80 x 42 x 22 มิลลิเมตร |
| น้ําหนัก | 1 กิโลกรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
แพ็คเกจรวม
แพ็คเกจรวม
√ SDI Transmitter x 1
√ เครื่องรับ SDI x 1
โมดูล SFP x 2
คู่มือผู้ใช้
กรุณาตรวจสอบว่าสินค้าทั้งหมดอยู่ในกล่อง หากมีอะไรที่หายไป กรุณาติดต่อกับผู้ขาย
